FS 110 Objektová dilatace do podlahy

MIGUTRANS
Značka: MIGUA
FS 110 - standardní
FS 110 - rohové
Zvolená varianta není k dispozici. Reset vybraných parametrů.
  • Šířka spáry: 75 mm
  • Maximální pohyb: 30 mm
  • Zatížení: cat5
    cat5

Detailní informace

Detailní popis produktu

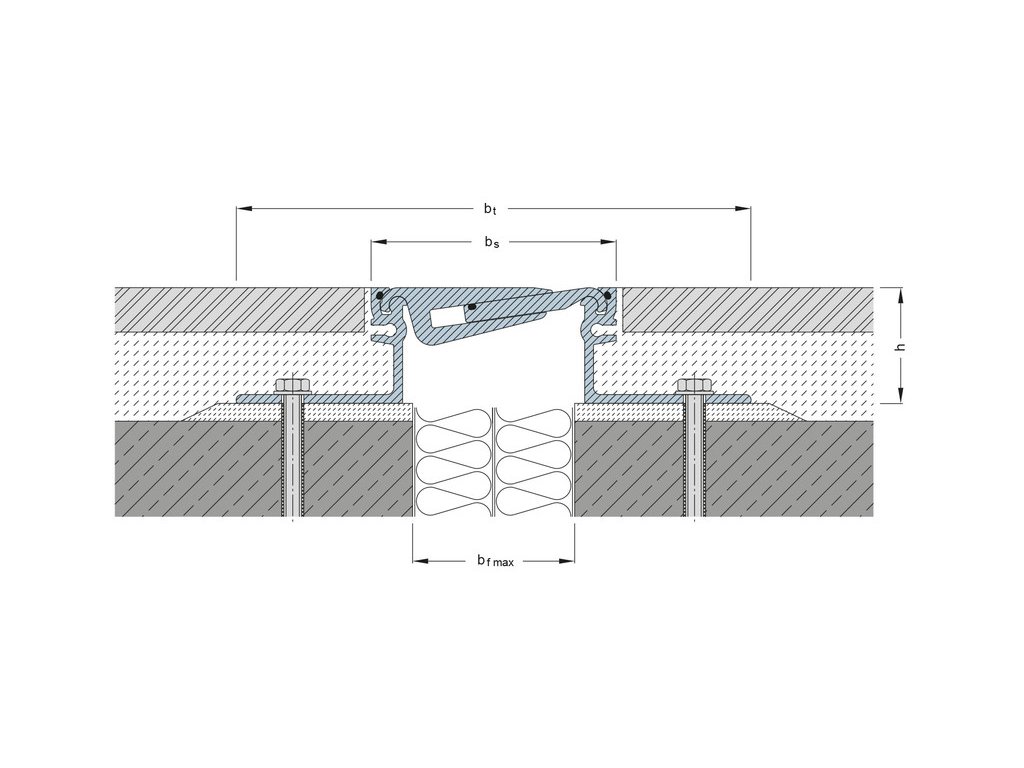

Objektová dilatace do podlahy.

Profil pro vysokou zátěž

Drážkování zajišťuje dobrou odolnost proti smyku

Kloubový systém absorbuje pohyb ve třech směrech



Standardní
Šířka

spáry
[mm]

Viditelná
šíře
[mm]
Celková
šíře profilu
[mm]
Výška
profilu
[mm]
FS 110/22 * 75 110 226 22
FS 110/30 75 110 226 30
FS 110/42 75 110 230 42
FS 110/52 75 110 230 52
FS 110/62 75 110 230 62
FS 110/77 75 110 230 77
FS 110/87 75 110 230 87
FS 110/97 75 110 230 97



Rohové
Šířka

spáry
[mm]

Viditelná
šíře
[mm]
Celková
šíře profilu
[mm]
Výška
profilu
[mm]
FS 110/22 E3 * 75 114 172 22
FS 110/22 E4 * 75 114 172 22
FS 110/32 E3 75 114 174 32
FS 110/32 E4 75 114 174 32
FS 110/42 E3 75 114 174 42
FS 110/42 E4 75 114 174 42
FS 110/52 E3 75 114 174 52
FS 110/52 E4 75 114 174 52
FS 110/62 E3 75 114 174 62
FS 110/62 E4 75 114 174 62
FS 110/77 E3 75 114 174 77
FS 110/77 E4 75 114 174 77
FS 110/87 E3 75 114 174 87
FS 110/87 E4 75 114 174 87
FS 110/97 E3 75 114 174 97
FS 110/97 E4 75 114 174 97



* minimální dilatační spára 75 mm

Zatížení viz technický list

Výrobní délka: 4m



Doplňkové parametry

Kategorie: Objektové dilatace MIGUA
Instalace: zabudovaná
Materiál: Hliník
Max. pohyb: 30 mm (+15/-15)
Max. zátěž: 300 kN
Šíře spáry: 75 mm
Viditelná šíře: 110 mm
Výška profilu: 22 mm, 32 mm, 42 mm, 52 mm, 62 mm, 77 mm, 87 mm, 97 mm
Zatížení pro: pochozí, osobní automobil, nákladní automobil, paletový vozík, vysokozdvižný vozík
