FS 40 / FS 46 Objektová dilatace do podlahy

MIGUTRANS
Značka: MIGUA
FS 40 / FS 46 - standardní
FS 40 / FS 46 - rohové
Zvolená varianta není k dispozici. Reset vybraných parametrů.
  • Šířka spáry: 35 mm
  • Maximální pohyb: 16,20 mm
  • Zatížení: cat5
    cat5

Detailní informace

Detailní popis produktu

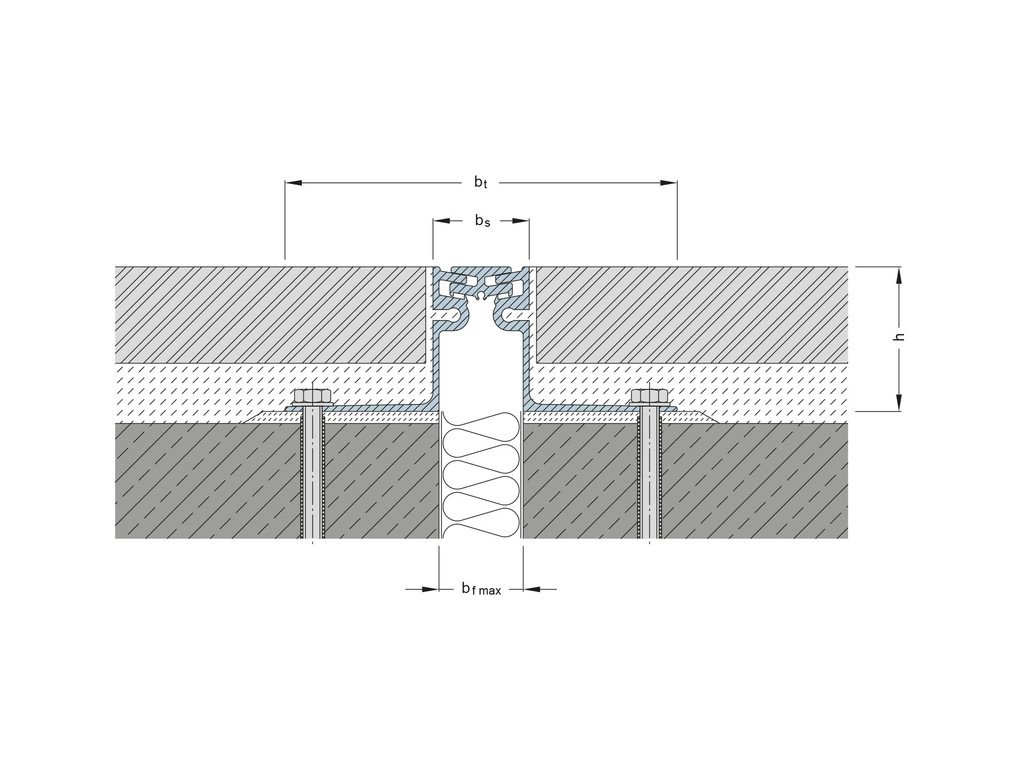

Objektová dilatace do podlahy.

Profil pro vysokou zátěž

Viditelný povrch neobsahuje žádné mezery, tím zabraňuje hromadění nečistot



Standardní
Šířka

spáry
[mm]

Viditelná
šíře
[mm]
Celková
šíře profilu
[mm]
Výška
profilu
[mm]
FS 40/19 35 40 173 19
FS 40/25 35 40 161 25
FS 40/35 35 40 163 35
FS 40/60 35 40 163 60
FS 46/50 35 45 165 50



Rohové
Šířka

spáry
[mm]

Viditelná
šíře
[mm]
Celková
šíře profilu
[mm]
Výška
profilu
[mm]
FS 40/19 E4 35 42 109 19
FS 40/25 E4 35 42 103 25
FS 40/35 E4 35 42 104 35
FS 40/60 E4 35 42 104 60
FS 46/50 E4 30 47 106 50



Zatížení viz technický list

Výrobní délka: 4m



Doplňkové parametry

Kategorie: Objektové dilatace MIGUA
Instalace: zabudovaná
Materiál: Hliník
Max. pohyb: 16 mm (+8/-8), 20 mm (+10/-10)
Max. zátěž: 300 kN
Šíře spáry: 35 mm
Viditelná šíře: 40 mm, 46 mm
Výška profilu: 35 mm, 50 mm, 25 mm, 60 mm, 19 mm
Zatížení pro: pochozí, osobní automobil, nákladní automobil, paletový vozík, vysokozdvižný vozík
