FS 75 Objektová dilatace do podlahy

MIGUTRANS
Značka: MIGUA
FS 75 - standardní
FS 75 - rohové
Zvolená varianta není k dispozici. Reset vybraných parametrů.
  • Šířka spáry: 50 mm
  • Maximální pohyb: 20 mm
  • Zatížení: cat5
    cat5

Detailní informace

Detailní popis produktu

Objektová dilatace do podlahy.

Profil pro vysokou zátěž

Skvělá konstrukce umožňuje velký pohyb, při relativně malé dilataci

Kloubový systém absorbuje pohyb ve třech směrech

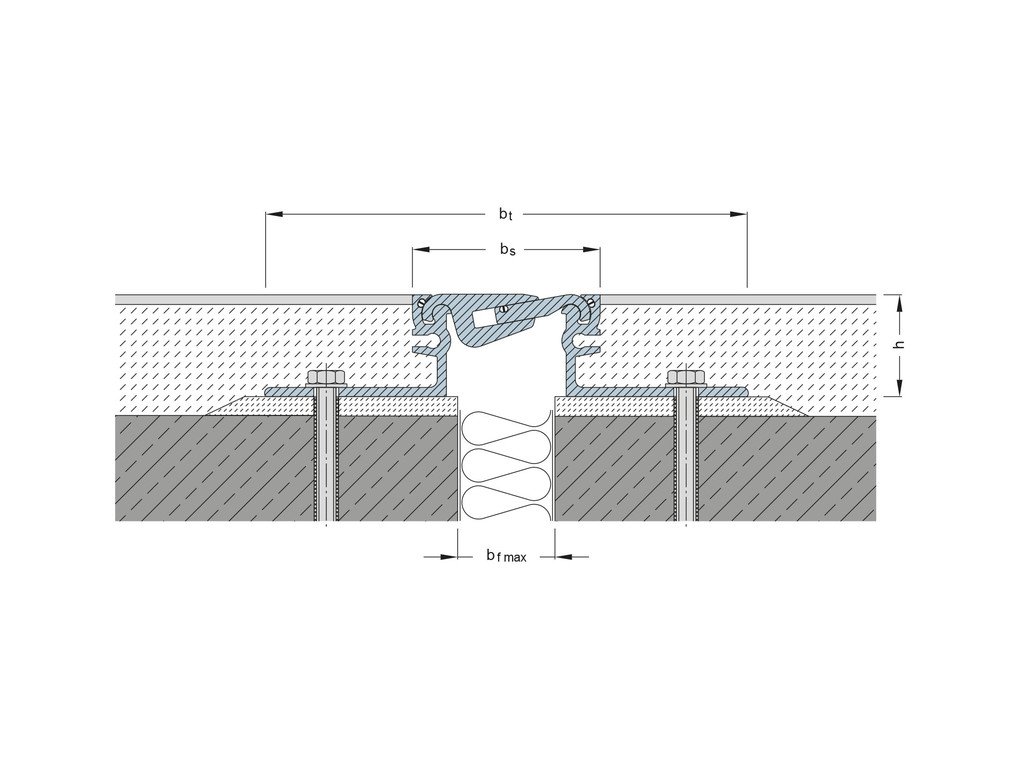

Standardní
Šířka

spáry
[mm]

Viditelná
šíře
[mm]
Celková
šíře profilu
[mm]
Výška
profilu
[mm]
FS 75/22 50 77 193 22
FS 75/30 50 77 193 30
FS 75/42 50 77 197 42
FS 75/52 50 77 197 52
FS 75/62 50 77 197 62
FS 75/77 50 77 197 77
FS 75/87 50 77 197 87
FS 75/97 50 77 197 97



Rohové
Šířka

spáry
[mm]

Viditelná
šíře
[mm]
Celková
šíře profilu
[mm]
Výška
profilu
[mm]
FS 75/22 E3 50 81 139 22
FS 75/22 E4 50 81 139 22
FS 75/32 E3 50 81 139 32
FS 75/32 E4 50 81 139 32
FS 75/42 E3 50 81 141 42
FS 75/42 E4 50 81 141 42
FS 75/52 E3 50 81 141 52
FS 75/52 E4 50 81 141 52
FS 75/62 E3 50 81 141 62
FS 75/62 E4 50 81 141 62
FS 75/77 E3 50 81 141 77
FS 75/77 E4 50 81 141 77
FS 75/87 E3 50 81 141 87
FS 75/87 E4 50 81 141 87
FS 75/97 E3 50 81 141 97
FS 75/97 E4 50 81 141 97



Zatížení viz technický list

Výrobní délka: 4m



Doplňkové parametry

Kategorie: Objektové dilatace MIGUA
Instalace: zabudovaná
Materiál: Hliník
Max. pohyb: 20 mm (+10/-10)
Max. zátěž: 300 kN
Šíře spáry: 50 mm
Viditelná šíře: 77 mm
Výška profilu: 22 mm, 32 mm, 42 mm, 52 mm, 62 mm, 77 mm, 87 mm, 97 mm
Zatížení pro: pochozí, osobní automobil, nákladní automobil, paletový vozík, vysokozdvižný vozík
