FSV 335 Objektová dilatace do podlahy

MIGUTRANS
Značka: MIGUA
FSV 335 - standardní
FSV 335 - rohové
Zvolená varianta není k dispozici. Reset vybraných parametrů.
  • Šířka spáry: 250 mm
  • Maximální pohyb: 100 mm
  • Zatížení: cat2
    cat2

Detailní informace

Detailní popis produktu

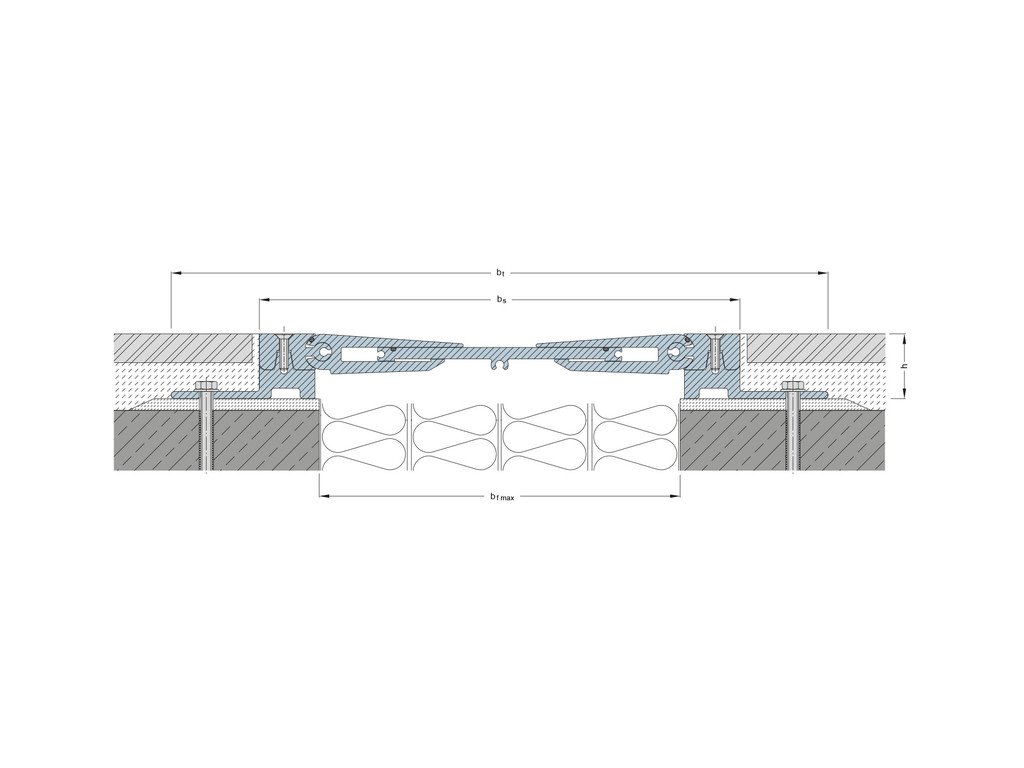

Objektová dilatace do podlahy

Profil pro přenesení velké dilatační spáry

Drážkování zajišťuje dobrou odolnost proti smyku

Kloubový systém absorbuje pohyb ve třech směrech



Standardní
Šířka

spáry
[mm]

Viditelná
šíře
[mm]
Celková
šíře profilu
[mm]
Výška
profilu
[mm]
FSV 335/45 250 335 457 45
FSV 335/80 250 335 457 80
FSV 335/130 250 335 457 130



Rohové
Šířka

spáry
[mm]

Viditelná
šíře
[mm]
Celková
šíře profilu
[mm]
Výška
profilu
[mm]
FSV 335/45 E3 250 311 372 45
FSV 335/45 E4 250 311 372 45
FSV 335/80 E3 250 311 372 80
FSV 335/80 E4 250 311 372 80
FSV 335/130 E3 250 311 372 130
FSV 335/130 E4 250 311 372 130



Jiné výšky na vyžádání

Zatížení viz technický list

Výrobní délka: 3m



Doplňkové parametry

Kategorie: Objektové dilatace MIGUA
Instalace: zabudovaná
Materiál: Hliník
Max. pohyb: 100 mm (+50/-50)
Max. zátěž: 130 kN
Šíře spáry: 250 mm
Viditelná šíře: 335 mm
Výška profilu: 45 mm, 80 mm, 130 mm
Zatížení pro: pochozí, osobní automobil
