FSX 160 Objektová dilatace do podlahy pro vysokou zátěž

MIGUTRANS
Značka: MIGUA
FSX 160 - standardní
FSX 160 - rohové
Zvolená varianta není k dispozici. Reset vybraných parametrů.
  • Šířka spáry: 130 mm
  • Maximální pohyb: 60 mm
  • Zatížení: cat5
    cat5

Detailní informace

Detailní popis produktu

Objektová dilatace do podlahy.

Profil pro vysokou zátěž

Drážkování zajišťuje dobrou odolnost proti smyku

Kloubový systém absorbuje pohyb ve třech směrech

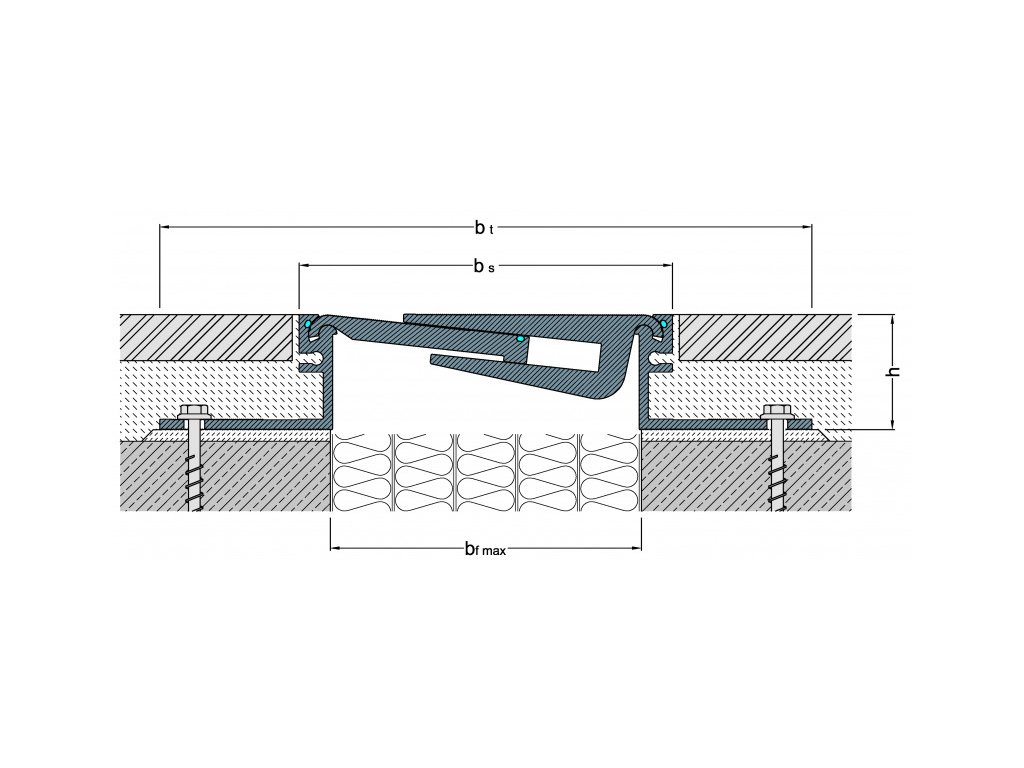

Standardní
Šířka

spáry
[mm]

Viditelná
šíře
[mm]
Celková
šíře profilu
[mm]
Výška
profilu
[mm]
FS 160/22 * 130 162 283 22
FS 160/30 * 130 162 283 30
FS 160/42 130 162 283 42
FS 160/52 130 162 283 52
FS 160/62 130 162 283 62
FS 160/77 130 162 283 77
FS 160/87 130 162 283 87
FS 160/97 130 162 283 97



Rohové
Šířka

spáry
[mm]

Viditelná
šíře
[mm]
Celková
šíře profilu
[mm]
Výška
profilu
[mm]
FS 160/22 E3 * 130 164 225 22
FS 160/22 E4 * 130 166 227 22
FS 160/30 E3 * 130 164 225 30
FS 160/30 E4 * 130 166 227 30
FS 160/42 E3 130 164 225 42
FS 160/42 E4 130 166 227 42
FS 160/52 E3 130 164 225 52
FS 160/52 E4 130 166 227 52
FS 160/62 E3 130 164 225 62
FS 160/62 E4 130 166 227 62
FS 160/77 E3 130 164 225 77
FS 160/77 E4 130 166 227 77
FS 160/87 E3 130 164 225 87
FS 160/87 E4 130 166 227 87
FS 160/97 E3 130 164 225 97
FS 160/97 E4 130 166 227 97



* minimální dilatační spára 130 mm

Zatížení viz technický list

Výrobní délka: 4m



Doplňkové parametry

Kategorie: Objektové dilatace MIGUA
Instalace: zabudovaná
Materiál: Hliník
Max. pohyb: 60 mm (+30/-30)
Max. zátěž: 300 kN
Šíře spáry: 130 mm
Viditelná šíře: 162 mm
Výška profilu: 22 mm, 32 mm, 42 mm, 52 mm, 62 mm, 77 mm, 87 mm, 97 mm
Zatížení pro: pochozí, osobní automobil, nákladní automobil, paletový vozík, vysokozdvižný vozík
